Dyfuzor w silniku w2 175ccm..

  Ze wszystkich modernizacji silnika nie mogło zabraknąć w projekcie sportowego elementu układu wydechowego, który jest podstawą usprawniania pracy silnika dwusuwowego.
  Dyfuzor - to taki element układu wydechowego w silniku dwusuwowym który ma za zadanie swoją budową wracać resztki mieszanki które przed zapłonem uciekają przez okno wydechowe, z powrotem do cylindra zanim tłok zamknie okno wydechowe. Zjawisko wytwarzane w dyfuzorze nazywa się fachowo falą rezonansową.

 Przykładowa animacja przedstawiająca działanie dyfuzora :


  Dyfuzor został obliczony doskonale znanym programem Exhaust Calculator z wykorzystaniem fabrycznych danych silnika takich jak: pojemność skokowa, czas otwarcia okna wydechowego (w °) , obroty mocy max., średnica kanału wydechowego, długość kanału wydechowego. Do przeniesienia siatki poszczególnego stożka na arkusz blachy posłużył mi program Cone Layout.

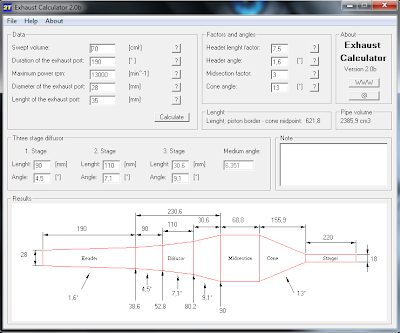

 Przykładowe screen'y Exhaust Calculator i Cone Layout:



  Dane silnika:
 * Typ: 059-1 (W2BExS lub W2BxExS zależnie od książki)
    * Rodzaj: Gaźnikowy, dwusuwowy z przepłukiwaniem zwrotnym
    * Liczba i układ cylindra: jednocylindrowy, stojący, odchylony do przodu 15°
    * Pojemność skokowa w cm3: 173,4
    * Średnica cylindra w mm: 61
    * Skok tłoka w mm: 59,5
    * Stopień sprężania: 9
    * Ciśnienie sprężania: 735 kPa (7,5 kG/cm3)
    * Moc maksymalna w KM (kW): 14 (10,3)
    * Prędkość obrotowa maksymalna dla mocy: 6300 obr/min
    * Moment obrotowy w Nm: 16,31 (1,7 kGm) przy 5700 obr/min
    * Rodzaj rozrządu: symetryczny, krawędziami tłoka
    * Kąt otwarcia okna kanału ssącego: 158° obrotu wału korbowego
    * Kąt otwarcia okna kanału dolotowego: 120° obrotu wału korbowego
    * Kąt otwarcia okna kanału wylotowego: 166° obrotu wału korbowego

  Został wykonany w blachy stalowej o grubości 0.8 mm. Sposób wykonania to rozrysowanie siatki poszczególnego stożka dyfuzora, wycięcie go z blachy zespawanie na szwie a następnie docinanie wszystkich stożków i modelowanie kształtu. Spawany na przemian dwoma metodami Migomat oraz TIG. Zależnie od sytuacji finansowej ponieważ nie pracuje, będę bardzo chciał pokryć cały dyfuzor jedną z powłok galwanicznych. Kwestia na jaką się zdecyduje nie jest jeszcze rozstrzygnięta (chrom lub ocynk).

   Zdjęcia dyfuzora :
